Permanentmagnetisk synkron växellös dragmaskin THY-TM-K200

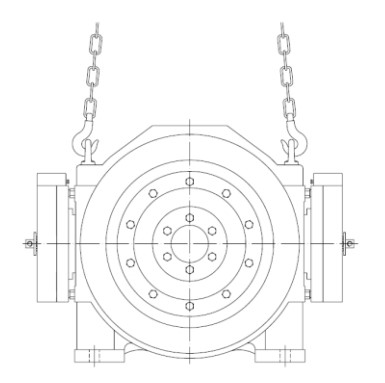

Lyftdiagram
| Spänning | 380V |
| Repning | 2:1/4:1 |
| Broms | DC110V 2×1,3A |
| Vikt | 350 kg |
| Max. statisk belastning | 4000 kg |
1. Snabb leverans
2. Transaktionen är bara början, tjänsten slutar aldrig
3. Typ: Dragmaskin THY-TM-K200
4. Vi kan tillhandahålla synkrona och asynkrona dragmaskiner från TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG och andra märken.
5. Tillit är lycka! Jag kommer aldrig att svika ditt förtroende!
Design och produktion av THY-TM-K200 permanentmagnetisk synkron växelfri hissdragmaskin uppfyller kraven i "GB7588-2003-Säkerhetskod för hisstillverkning och installation", "EN81-1: 1998-Säkerhetsregler för hisskonstruktion och installation", "GB/ De relevanta föreskrifterna i T24478-2009-Hissdragmaskin". Dragmaskinen består av en permanentmagnetisk synkronmotor, ett draghjul och ett bromssystem. Med hjälp av högpresterande permanentmagnetmaterial och en speciell motorstruktur har den egenskaperna låg hastighet och stort vridmoment. K-serien har en yttre rotorstruktur och bromssystemet är en blockbromsstruktur. Draghjulet och bromshjulet är koaxiellt fast anslutna och direkt installerade på motorns axelförlängningsände. Bromsen är utrustad med en mikrobrytare för att övervaka bromssituationen. När bromsen öppnas stängs mikrobrytarens normalt öppna kontakt. Den är lämplig för hiss med maskinrum och hiss utan maskinrum. Dragförhållandet är 2:1 och 4:1, den nominella belastningen är 630 kg ~ 1150 kg, nominell hastighet är 0,5 ~ 2,5 m/s, och dragskivans diameter kan vara 400 mm och 450 mm. Varje dragmaskin genomgår strikt kvalitetskontroll innan den lämnar fabriken för att säkerställa produktens kvalitet och prestanda.
1.Installation av dragmaskin
• Innan du installerar dragmaskinen måste du säkerställa installationsramens och fundamentets hållfasthet.
• Använd lyftöglan eller hålet på dragmaskinens kropp när du lyfter dragmaskinen.
• Var noga med att lyfta vertikalt vid lyftning, och vinkeln mellan de två krokarna får vara mindre än 90°.
• Dragmaskinens installationsplan måste vara jämnt, och motsvarande vibrationsreducerande åtgärder måste vidtas.
• Den upphängda stålvajern och motsvarande last ska passera vertikalt genom drivskivans mittplan.
• Se till att ramytan där dragmaskinen är installerad är plan och att den maximala tillåtna avvikelsen är 0,1 mm.
• Maskinrummets handratt sitter längst ner till vänster på huvudenhetens baksida. Var uppmärksam på ramens ingrepp.
• Storleken på bultarna för att fästa dragmaskinen är utrustad med fothål, och bultarna med hållfasthet 8,8 används.
• Vanligtvis är dragmaskinen utrustad med en hoppsäker stång och ett skyddskåpa. Återställ den efter att vajern har installerats.
2.Felsökning av dragmaskin
• Idrifttagningen av dragmaskinen måste utföras av professionella och utbildade tekniker.
• Dragmaskinen kan vibrera under felsökning. Fixera dragmaskinen på ett tillförlitligt sätt innan felsökning.
• För att drivmaskinen ska fungera smidigt, ställ in växelriktaren enligt uppgifterna på typskylten och utför självinlärning.
• Om självinlärningsfunktionen används måste vajern kopplas bort och bromsen aktiveras och fungerar normalt.
• Kodarens origo självinlärande minst tre gånger, och avvikelsen från det självinlärande vinkelvärdet bör vara inom 5 grader.
3.Dragmaskinen är igång
• Kör först framåt- och bakåtrotation med låg hastighet (inspektionshastighet) för att bekräfta om systemet fungerar normalt.
• Kör med variabel hastighet under en viss tidsperiod medan du övervakar om driftsströmmen ligger inom ett rimligt intervall.
• Vid drift med nominell hisshastighet kan korgkomfortjusteringen ställas in enligt motsvarande parametrar för växelriktaren.
