2-blads mittöppnande VVVF asynkron dörröppnare THY-DO-09XA
1. Snabb leverans
2. Transaktionen är bara början, tjänsten slutar aldrig
3. Typ: Dörröppnare THY-DO-09XA
4. Vi kan erbjuda synkrona och asynkrona dörröppningssystem från BST, NBSL, OULING, ES, YS, HD och andra märken.
5. Tillit är lycka! Jag kommer aldrig att svika ditt förtroende!
1. Den använder synkron remtransmission, ingen slirning, ingen smörjning, smidig drift och lägre ljudnivå.
2. Den asynkrona dörrkniven med integrerad bildörrslåsfunktion används för att realisera installationen på dörrhängningsplattan.
3. Användning av VVVF-frekvensomvandlingskontrollteknik, pålitlig prestanda och enkel felsökning.
4. Med hjälp av platt motor och S-formad pressstyrskena är strukturen mer kompakt

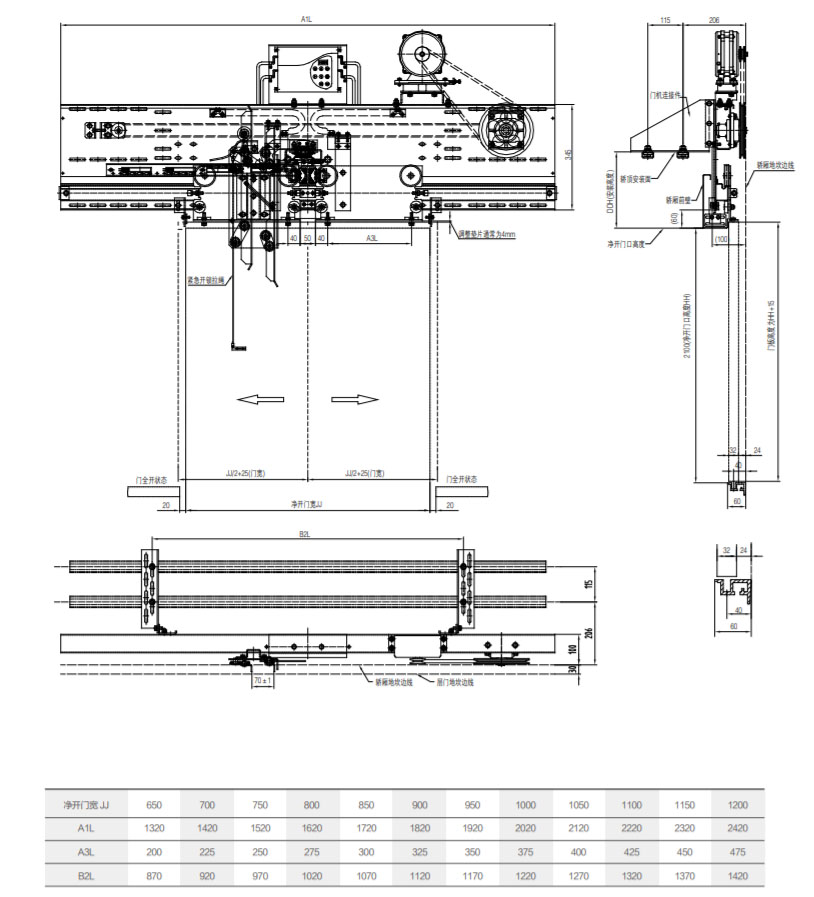

Fästen för montering av biltaket
Förstärkt installationsfäste
Fäströr för montering av biltak (valfritt)
Bildörrlåsanordningen består av två delar: en krokanordning och en fast sitsanordning. För att säkerställa att bildörrlåset fungerar korrekt mekaniskt och elektriskt krävs följande justeringar:
1. När bildörren är helt stängd är det horisontella avståndet mellan låskroken och den fasta basen 20–22 mm, det vertikala ingreppsavståndet är 13,5–14,5 mm och det elektriska kontaktavståndet är 3–5 mm.
2. Efter att ha justerat storleken på låskroken och det fasta sätet, justera avståndet mellan knivbladet och grindkulan. När hall- och bildörrarna är helt stängda är bildörrens knivblad 8 ± 1 mm från halldörrens tröskel, halldörrens spark är 8 ± 1 mm från bildörrens tröskel, och det rörliga bladet på dörrkniven är 7-8 mm från halldörrens tröskel.
3. I justerat tillstånd, när kontakten just har vidrört eller är på väg att kopplas bort, är det vertikala ingreppsmåttet mellan låskroken och fästbasen 10 ± 0,5 mm.

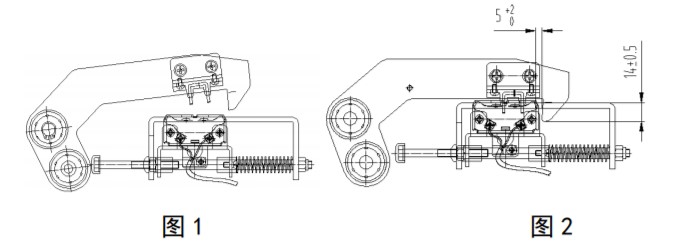

4. När dörren öppnas normalt rör sig låshaken cirka 15 mm i dörröppningsriktningen med bildörren först, den elektriska verifieringskontakten kopplas bort och låshakens vertikala ingreppsstorlek med den fasta basen på 13,5~14,5 mm förblir oförändrad, se figur 1 nedan. Om det rörliga bladet på dörrkniven vidrör hallgrindens målspark, det vill säga i nivelleringsområdet, börjar låshaken att låsas upp och dörren öppnas normalt, se figur 2 nedan; om det rörliga bladet på dörrkniven inte kan vidröra hallgrindens målspark, det vill säga i det icke-nivellerande området, kan låshaken inte låsas upp, bildörrlåset har fastnat och dörren kan inte öppnas.
4. När dörren är stängd normalt är låskroken i öppet läge och rör sig med bildörren till den position där dörren ska stängas, som visas i figur 1 nedan. Vid denna tidpunkt stängs halldörren på plats ett steg före bildörren och fortsätter sedan att stängas. Halldörrkulan kan inte driva bildörrens låskrok och låskroken faller. Vid denna tidpunkt är det horisontella avståndet mellan låskroken och det fasta sätet 5-7 mm, och den vertikala maskvidden är 13,5-14,5 mm, kontaktbrytaren slås på vid denna tidpunkt, se figur 2 nedan. Fortsätt att stänga dörren igen, låskroken är på plats. Om storleken på låskroken och fästbasen inte uppnår standardkravet på 7 mm, kommer kontakten på låskroken inte i kontakt med kontaktbrytaren på regelaggregatet, och den elektriska kontakten kan inte ledas vid denna tidpunkt, som visas i figur 3 nedan.
