2-blads mittöppnande permanentmagnet synkron dörröppnare THY-DO-100A
1. Snabb leverans
2. Transaktionen är bara början, tjänsten slutar aldrig
3. Typ: Dörröppnare THY-DO-100A
4. Vi kan erbjuda synkrona och asynkrona dörröppningssystem från BST, NBSL, OULING, ES, YS, HD och andra märken.
5. Tillit är lycka! Jag kommer aldrig att svika ditt förtroende!
1. Dörrmaskinen använder synkron remtransmission. Synkronremmen är optimerad för vibrations- och ljudreducering. Synkronremhjulet är tillverkat av slitstarkt material, vilket har lägre driftsbuller och längre livslängd för synkronremmen.
2. Användning av speciell frekvensomvandlare för hissdörrmaskiner från välkända märken, och sluten vektorstyrningsteknik. Med direktdrivning av permanentmagnetsynkronmotorer finns det färre transmissionsenheter, mer tillförlitlig drift, mindre förluster, mer miljöskydd och energibesparingar samt högre styrnoggrannhet.
3. Dörrkniven använder en synkron dörrkniv och levereras med ett integrerat bildörrlås. Det finns inget behov av att installera en stötfångare på golvdörrsanordningen lager för lager, vilket verkligen realiserar synkron öppning och stängning av halldörren och bildörren. Rullningslager är inbäddade i varje roterande del och anslutna till stiftaxeln. Dörrkniven dras in och släpper kniven flexibelt, utan glidfriktion, inget slitage och underhållsfri. Transmissionsmekanismen är dämpad av gummi och den fungerar tillförlitligt utan mekaniskt ljud.
4. Installationsmetoden för dörrmaskiner kan delas in i rak balkinstallation, installation på korgtaket och installation på framväggen. Den lämpligaste installationsmetoden kan väljas beroende på kundens olika struktur på korgen. Under installationen kan dörrmaskinerna justeras tredimensionellt, vilket är bekvämt, enkelt och rimligt. Dörrhängningsplattan är utrustad med en säkerhetskrok för att förhindra stötar och fall, vilket är säkert och pålitligt.
Fästen för montering av biltaket
Förstärkt installationsfäste
Fäströr för montering av biltak (valfritt)

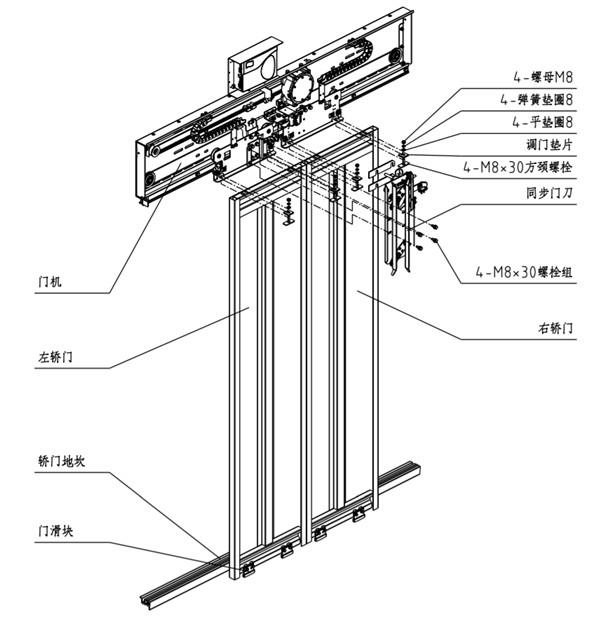

1. Fäst dörrmekanismens kontakt i det C-formade spåret på korgtaket och fördra med 4 fästdelar; fäst sedan dörrmekanismen på dörrmekanismens kontakt och fördra med 6 M8*20 fyrkantsbultgrupper.

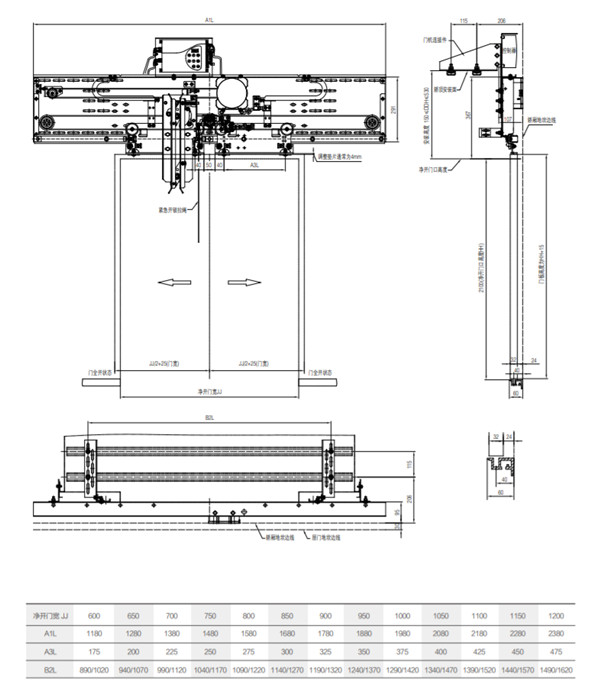

2. Justera höjden samt vänster och höger mått på dörrmekanismen: justera avståndet mellan styrskenans ovansida och bildörrtröskeln till HH+109 mm (HH är dörröppningshöjden) genom det långa hålet på dörrmekanismens kontakt; justera genom det långa hålet på dörrmekanismen. Avvikelsen mellan dörrmekanismens mitt och dörröppningsmitten är ±1 mm (se bild).
3. Justera vertikaliteten på dörrmaskinens bottenplatta: justera vertikaliteten på dörrmaskinens bottenplatta till ± 0,5 mm genom att dra den vertikala linjen eller ta våningsdörrens tröskel som referens. Du kan justera dörrmaskinens anslutningsbultar eller dörrmaskinens anslutning. Sätt i shims i C-spåret för justering.
4. Justera avståndet och parallelliteten mellan dörrautomatens styrskena och tröskeln: Använd schaktdörrens tröskel som riktmärke och justera avståndet från änden av dörrautomatens styrskena till schaktdörrens tröskel till 83, och se till att avståndet mellan de två ändarna av dörrautomatens styrskena och schaktdörrens tröskel är lika.
5. Efter att ha granskat följande huvudparametrar för dörrmaskinens installation, dra åt alla dörrmaskinens bultar:
• Dörrmaskinens höjd: avståndet mellan dörrmaskinens styrskena och korgens tröskel är HH+109 mm;
• Dörrmekanismens mittpunkt: avvikelsen mellan dörrmekanismens mittpunkt och dörröppningsmittpunkten är ±1 mm;
•Avståndet mellan dörrstyrskenan och schaktdörrens tröskel: Avståndet mellan dörrstyrskenan och schaktdörrens tröskel är 83 mm.
