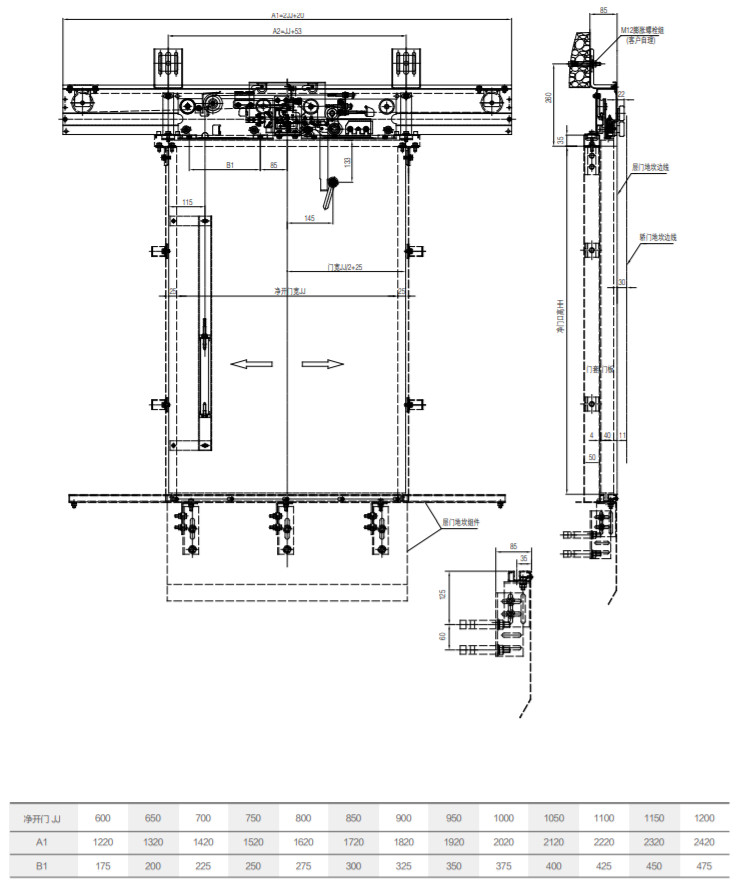

2-bladig mittöppnande schaktdörrsanordning THY-LD-B
1. Upplåsningsmetoden är att låsa upp dörrpanelen och klara 45 kg pendelslagtest.
2. Dörren tvingas stängas med en kraftig hammare, och den kraftiga hammaren och styrröret placeras på insidan av schaktdörren.
3. Dörrlåset har klarat testet av National Elevator Inspection Center och erhållit CE- och CU-TR-certifiering.
4. Tillämplig spänning för dörrlås: ≤ AC230V, ≤ DC110V.
1. Montering av tröskel och dörrkåpa
1.1. Bestäm tröskelns in- och utgångsläge i enlighet med hisschaktets storlek; justera tröskelns mittpunkt så att den är densamma som in- och utgångens mittpunkt och markera tröskelns mittpunkt; justera tröskelns nivå så att den är mindre än 1/1000; Yta för att förhindra att vatten tränger in i hisschaktet.

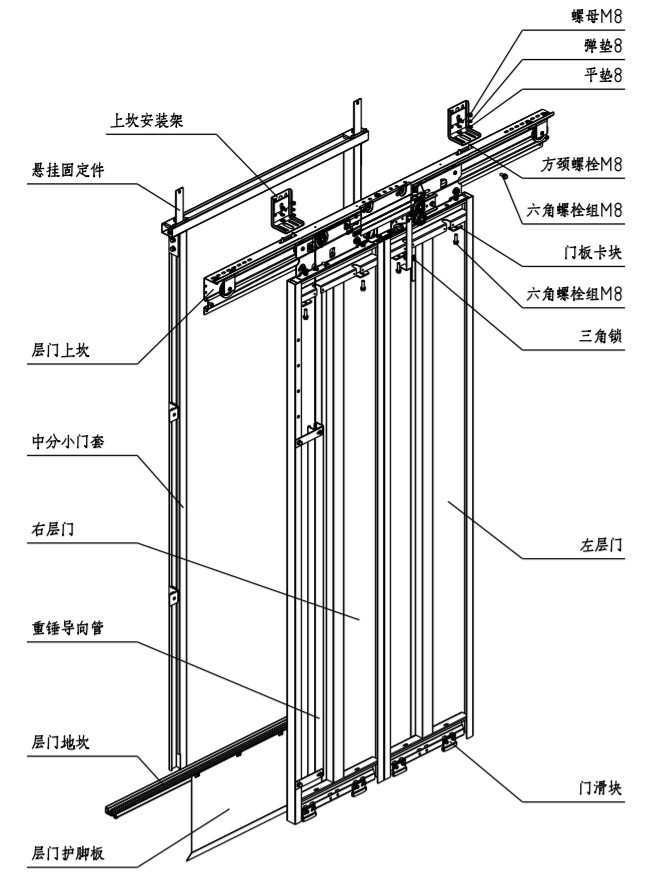

1.2. Montera dörrkåpans pelare och dörrkåpans dörr med kopplingsdelar och montera de upphängande fästdelarna; placera dörren på tröskeln, justera dörrkåpans vertikalitet så att den är mindre än 1/1000; dörrkåpans centrum överensstämmer med mitten av in- och utgångarnas tröskelmått; storleken på dörrkåpans nedre pannplan och tröskelns övre plan är dörrens nettohöjd. När justeringen är klar, lås M8-flänsmuttern. Efter att storleken har justerats, fäst pelarens anslutning på väggen.
1.3. Fäst våningsdörrens fotskydd på tröskeln.
2. Installation av schaktdörr

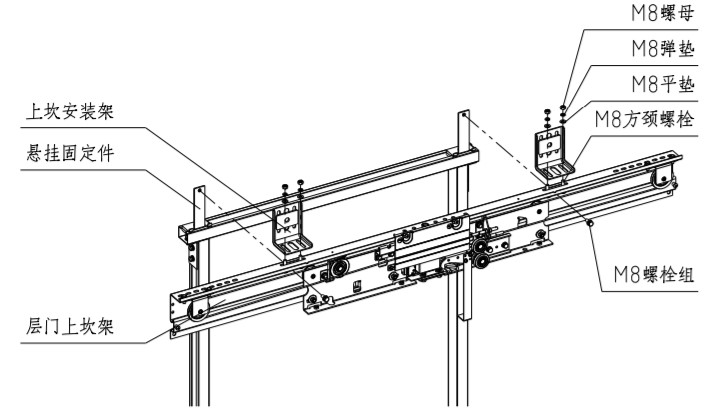

2.1. Rikta in den övre tröskelramen på schaktdörren med bulten i den nedre änden av upphängningsfästet och lås den övre tröskelramen och schaktdörrens upphängningsfästelse med M8*20-bultgruppen.
2.2. Fäst den övre syllmonteringsramen på hissschaktets vägg med expansionsbultar eller genomgående bultar. Den övre syllmonteringsramen och schaktdörrens övre syll är sammankopplade med M8 fyrkantsbultar.
2.3. Justera den övre tröskeln på våningsdörren åt vänster och höger för att göra dörrens mittöppning och mitten av in- och utgången enhetlig.
2.4. Justera golvets vertikalitet på schaktdörren. Justera golvets vertikalitet på schaktdörren till ±0,5 mm genom att dra en vertikal linje eller ta korgdörrens tröskel som referens.
2.5 Efter att ha granskat huvudparametrarna för installationen av tröskelramen på följande våningsdörrar, dra åt alla installationsbultar:

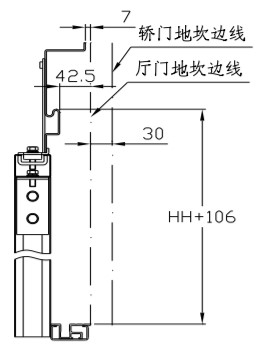

Höjd på schaktdörrens övre tröskelram: avståndet mellan den övre ytan av schaktdörrens övre tröskelrams styrskena och schaktdörrens tröskel är HH+106 mm;
Mittpunkten på den övre tröskelramen på schaktdörren: avvikelsen mellan mittpunkten på schaktdörrens övre tröskelram och mittpunkten på in- och utgången är ±1 mm;
Avståndet mellan schablondörrens övre tröskelstyrskena och bildörrens tröskel: avståndet mellan schablondörrens övre tröskelstyrskena och schablondörrens tröskel är 42,5 mm, och avståndet från bildörrens tröskel är 72,5 mm.
Höjd på schaktdörrens övre tröskelram: avståndet mellan den övre ytan av schaktdörrens övre tröskelrams styrskena och schaktdörrens tröskel är HH+106 mm;
Mittpunkten på den övre tröskelramen på schaktdörren: avvikelsen mellan mittpunkten på schaktdörrens övre tröskelram och mittpunkten på in- och utgången är ±1 mm;
Avståndet mellan schablondörrens övre tröskelstyrskena och bildörrens tröskel: avståndet mellan schablondörrens övre tröskelstyrskena och schablondörrens tröskel är 42,5 mm, och avståndet från bildörrens tröskel är 72,5 mm.
